Taktil og etterlysende merking
Samordne taktil veifinning og etterlysende rømningsmerking der rutene overlapper. Resultatet kan bli færre parallelle linjer, tydeligere informasjon og et roligere arkitektonisk uttrykk.
Taktil og etterlysende funksjon i samme løsning
Mindre visuell konkurranse mellom systemene
Fagmiljø fra Smart Tactiles og Smart Signs
To funksjoner, ett helhetlig uttrykk
Taktile ledesystemer og etterlysende rømningsmerking løser ulike oppgaver. Når begge løsninger skal brukes i samme område kan en samordnet løsning redusere parallelle markeringer og gjøre gulvet roligere å lese.
01
Følbare ribber gir retning med hvit stokk og under føttene. De leder til målpunkt og inngår i byggets universelle utforming.
02
Fotoluminescerende materiale lagrer lys og blir synlig ved bortfall av belysning. Det brukes som del av prosjektets rømnings- og sikkerhetsmerking.
03
Når ruter og målpunkt vurderes samlet kan taktile indikatorer med etterlysende felt løse begge informasjonsbehov uten dobbelt sett med gulvlinjer.
Krav og prosjektering
Universell utforming og rømningsmerking har ulike formål og prosjekteringsforutsetninger. En kombinert indikator kan være en del av begge systemene, men erstatter ikke vurderingene som kreves for kommunikasjonsvei, brannkonsept og rømningsplan.
Den taktile delen må iht. NS11001:18 gi en logisk, følbar og visuelt tydelig rute for å finne frem til byggets målpunkter. Den lavtsittende etterlysende merkingen for rømning ved brann følger bestemmelsene i NS3926:17 og anviser byggets rømningsveier hele veien ut av bygget.
Smart Tactiles samarbeider med søsterselskapet Smart Signs, som arbeider med etterlysende skilt og ledesystemer. Det gir ett kontaktpunkt når grensesnittet mellom taktil veifinning og lavtsittende rømningsmerking skal avklares.
Kombinert merking må avklares med ansvarlig prosjekterende for de aktuelle fagområdene. Produktet alene definerer ikke rømningstraseen eller dokumenterer at hele løsningen oppfyller prosjektkravene.
Produkter og løsninger
Velg kombinasjon ut fra hvilke område i bygget som skal merkes både med taktile og etterlysende ledesystemer og hvilke informasjonsbehov som overlapper. Ikke alle deler av bygget trenger begge funksjoner i samme produkt.

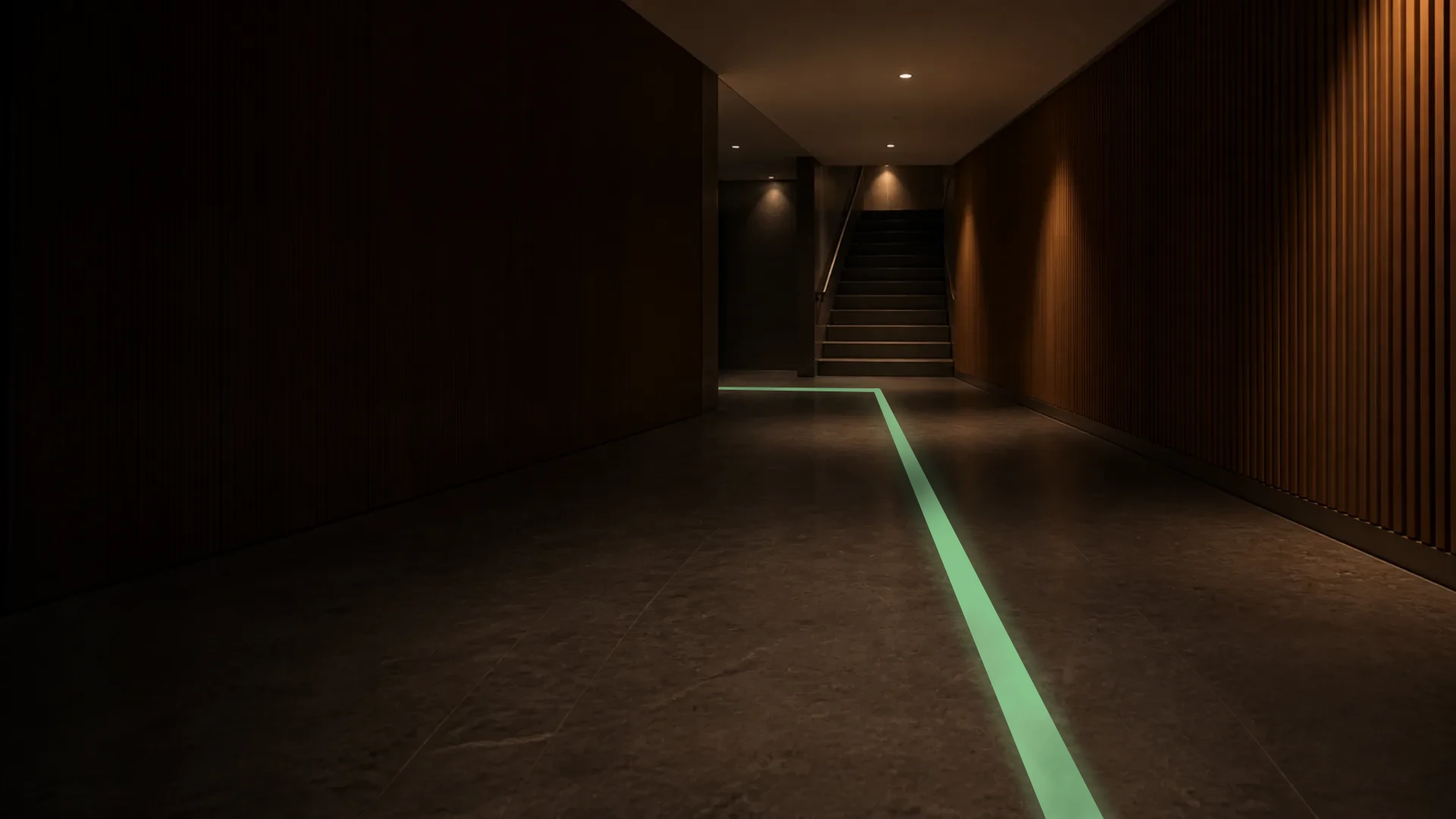

En taktil profil i kompositt rammer inn et etterlysende felt. Ribben inngår i ledelinjen og vil lyse kraftig opp dersom normalbelysningen faller bort.
Se produktetNår taktil ledelinje og lavtsittende rømningsmerking følger samme trasé, kan en samordnet gulvløsning redusere antall markeringer.
Få ruten vurdertTrapp kan kreve flere typer informasjon. Kontrastmerking, taktil varsling og etterlysende elementer må plasseres slik at de utfyller hverandre.
Planlegg trappemerkingenTaktil informasjon og etterlysende bakgrunn kan samordnes på utvalgte skilt når funksjon, kontrast og plassering er riktig prosjektert.
Se taktile skiltSmart Signs leverer etterlysende skilt og lavtsittende ledesystemer for rømningsvei med produkt- og prosjektdokumentasjon.
Gå til Smart SignsDriftsunderlaget beskriver rengjøring, visuell kontroll, ladelys, skader og utskifting for de produktene som er montert.
Finn FDVFra plan til ferdig løsning
Den største gevinsten både estetisk og finansielt kommer når taktil veifinning og rømningsmerking visuelt kan kombineres i samme løsning. Da kan overlapp brukes bevisst, og separate markeringer beholdes der funksjonene skiller lag.
Be om en felles vurderingSammenligne kommunikasjonsveier, tilgjengelige målpunkt og prosjektert rømningstrasé. Marker felles strekk, avvik og ulike endepunkt.
Kontroller at den taktile informasjonen er logisk i normal bruk, og at den etterlysende informasjonen har nødvendig synlighet og dokumentasjon.
Underlag, renhold, belastning, kontrast og ladelys påvirker hva som kan brukes og hvordan det skal monteres.
Overlever tegning, produktoversikt, FDV og kontrollrutiner slik at begge funksjoner kan følges opp gjennom byggets levetid.
Spørsmål og svar
Det er en løsning der ett produkt eller en samordnet installasjon gir både følbar veifinning og synlig etterlysende markering. Funksjonene må fortsatt prosjekteres og dokumenteres hver for seg.
Ja, på enkelte strekk der rutene sammenfaller og løsningen oppfyller kravene til begge formål. Der målpunkt eller retning er forskjellig, bør systemene skilles.
Etterlysende materiale lades av egnet lys og avgir deretter lagret lys når belysningen blir svak eller forsvinner. Ladelys og produktets dokumenterte ytelse må vurderes i prosjektet.
Nei, ikke som generell løsning. Det er et prosjekteringsvalg som kan være hensiktsmessig når bygget trenger både taktil veifinning og etterlysende rømningsmerking i samme område.
Ofte, dersom underlaget, belysningen og den eksisterende ruteplanen egner seg. En befaring eller gode bilder og tegninger gir et bedre beslutningsgrunnlag.
Smart Tactiles samarbeider med Smart Signs om kombinerte prosjekter. Du kan sende hele problemstillingen til oss, så koordinerer vi riktig fagkompetanse.
Se også
Send oss tegningene for kommunikasjonsvei og rømning. Sammen med Smart Signs hjelper vi deg å finne en ryddig løsning for områder der systemene møtes.
